Fusible limpiaparabrisas Golf 5: ubicación y número
Fusible limpiaparabrisas Golf 5: dónde está, qué número y amperaje tiene, y el método para diagnosticar un limpiaparabrisas que ha dejado de funcionar.
¿El limpiaparabrisas de tu Golf 5 no se mueve nada? Antes de cambiar el motor o el mando de la columna —las piezas más caras—, empieza por el fusible. Es la causa más frecuente, la más barata de solucionar, y puedes comprobarla tú mismo en cinco minutos. Aquí tienes dónde está el fusible del limpiaparabrisas en un Golf 5, su número exacto, su amperaje y el método para no cambiar una pieza en balde.
Qué fusible para el limpiaparabrisas en un Golf 5
En el Golf 5 (tipo 1K, 2003–2009), el circuito del limpiaparabrisas delantero está protegido por un fusible de 30 amperios, reconocible por su color verde oscuro (código de color estándar de los 30 A).
Su número depende del año y del acabado:
| Ubicación | Número de fusible | Amperaje |
|---|---|---|
| Caja de fusibles del vano motor | n.º 23 | 30 A (verde oscuro) |
| Caja de fusibles del habitáculo (salpicadero) | n.º 31 | 30 A (verde oscuro) |
A tener en cuenta: no te fíes solo del número. La referencia más fiable es el esquema pegado en la tapa de la caja de fusibles, propio de tu año. En algunos Golf 5, el limpiaparabrisas delantero y trasero tienen fusibles distintos: revisa los dos si solo el trasero está muerto.

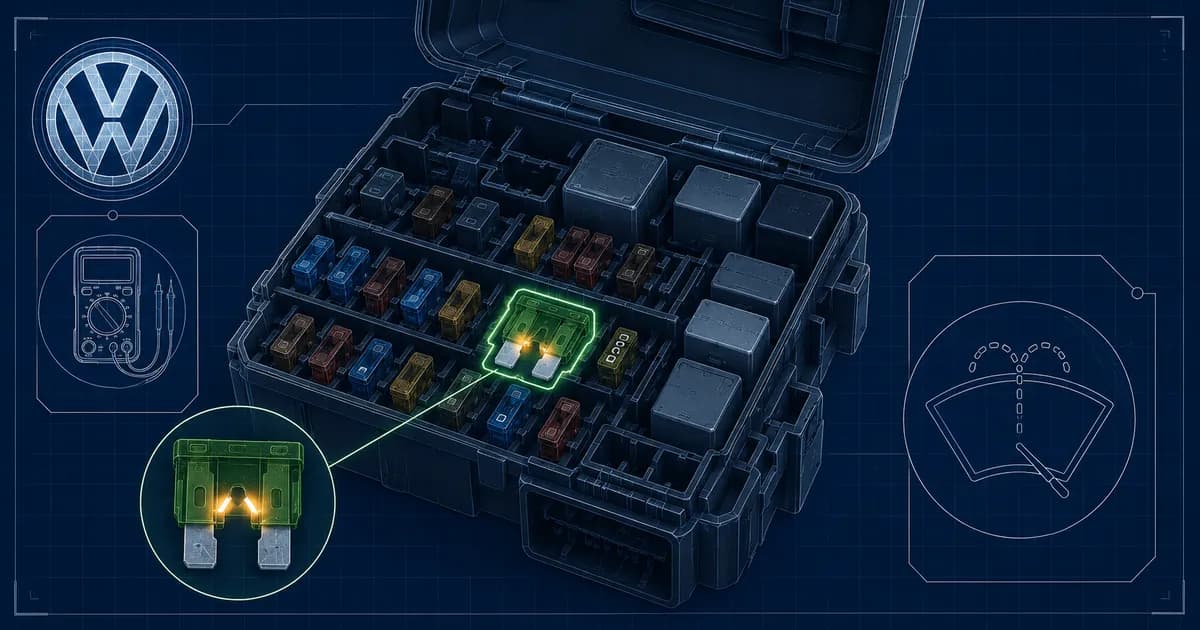

Dónde está la caja de fusibles en un Golf 5
Hay dos cajas de fusibles que conocer:
- Vano motor — caja negra rectangular, lado izquierdo, cerca de la batería. Se accede con el capó abierto, tras quitar la tapa de plástico. Ahí está, en la mayoría de Golf 5, el fusible n.º 23 (limpiaparabrisas delantero).
- Habitáculo — detrás de una tapa extraíble en el lado izquierdo del salpicadero, visible con la puerta del conductor abierta. Ahí se aloja el fusible n.º 31 según la versión.
Suele haber un pequeño extractor de plástico encajado en la caja: sirve para sacar el fusible sin forzarlo ni romperlo.
Cómo saber si el fusible está fundido
Un fusible fundido se ve a simple vista: el filamento metálico interior está roto o ennegrecido, visible por transparencia a través de la carcasa. Ante la duda:
- saca el fusible con el extractor;
- mira el filamento a contraluz;
- si dudas, prueba con el multímetro en continuidad (pitido = correcto).
Sustitúyelo solo por un fusible exactamente del mismo amperaje (30 A). Poner uno de 40 A "para que aguante" no soluciona nada: eliminas la protección y arriesgas fundir el cableado o quemar el motor del limpiaparabrisas, una reparación mucho más cara.
El fusible se funde otra vez al instante: qué hacer
Si el fusible nuevo salta de inmediato o tras unas pasadas, el problema no es el fusible, sino una sobreintensidad aguas abajo. Causas clásicas en el Golf 5:
- mecanismo agarrotado: varillaje del limpiaparabrisas oxidado o bloqueado por el hielo, el motor fuerza y pide demasiada corriente;
- motor del limpiaparabrisas en cortocircuito o al final de su vida;
- conector del motor corroído (humedad bajo la rejilla de aireación, un clásico de esta generación);
- cableado pinzado o desgastado cerca de la bisagra del capó.
Mueve primero el varillaje a mano (contacto cortado): si va duro, probablemente ahí está la causa.
Método de diagnóstico en orden
No cambies nada al azar. Sigue este orden, de lo más barato a lo más caro:
- Fusible — comprobarlo y sustituirlo si hace falta (30 A).
- Relé del limpiaparabrisas — truco: permútalo con un relé idéntico de otra función. Si la avería sigue al relé, la has encontrado.
- Mando de columna (palanca del limpiaparabrisas) — selecciona los modos (intermitente, lento, rápido). Una avería parcial (solo una velocidad funciona) suele apuntar a él.
- Conectores y masa — desconecta/reconecta el conector del motor, busca corrosión verde, revisa el punto de masa.
- Motor del limpiaparabrisas — el último, una vez descartado todo lo demás.
Este razonamiento sirve para muchas averías eléctricas: se sube del fusible a la pieza, nunca al revés. La misma lógica se aplica al mantenimiento general de tu Volkswagen Golf, donde un fallo eléctrico mal diagnosticado sale caro en piezas inútiles.
Cuánto cuesta
| Elemento | Precio orientativo |
|---|---|
| Fusible 30 A (unidad) | 0,50 – 2 € |
| Relé del limpiaparabrisas | 15 – 35 € |
| Mando de columna Golf 5 | 45 – 100 € |
| Motor del limpiaparabrisas delantero | 95 – 210 € |
| Diagnóstico en taller | 40 – 80 € |
Dicho de otro modo: empezar por el fusible puede convertir una "gran avería" anunciada en 210 € en una reparación de 1 €. Vale la pena mirar antes de dejarse llevar por el pánico.
Errores frecuentes
- Montar un fusible de amperaje superior para que "aguante": eliminas la protección del circuito.
- Cambiar el motor primero sin revisar fusible y varillaje.
- Ignorar un barrido que se ralentiza: suele ser señal de un varillaje que se agarrota antes del fallo total.
- Olvidar el fusible trasero independiente en algunas versiones.
- No tratar la corrosión del conector: el fusible volverá a fundirse.
Lo que debes hacer
- revisar el esquema en la tapa de la caja de fusibles;
- sustituir por uno idéntico (30 A);
- mover el varillaje a mano para descartar un agarrotamiento.
Lo que debes evitar
- sobredimensionar el fusible;
- cambiar una pieza cara antes de probar fusible y relé;
- circular sin limpiaparabrisas "de momento" (defecto en la ITV y peligro real).
Preguntas frecuentes
¿Cuál es el número del fusible del limpiaparabrisas en un Golf 5? Lo más habitual es el n.º 23 (30 A, verde oscuro) en la caja de fusibles del vano motor, o el n.º 31 en la caja del habitáculo según el año. El esquema de la tapa sigue siendo la referencia para tu coche concreto.
El fusible está bien pero el limpiaparabrisas no funciona, ¿por qué? Pasa al relé, luego al mando de columna, los conectores y por último el motor. Un fusible intacto solo descarta una causa: hay que continuar el diagnóstico en orden.
El fusible se funde cada vez, ¿es grave? Indica una sobreintensidad: varillaje agarrotado, motor en cortocircuito o conector corroído. No pongas un fusible más fuerte: busca la causa mecánica o eléctrica aguas abajo.
¿Se puede circular con un solo limpiaparabrisas funcionando? Mejor no. Reduce mucho la visibilidad y es un defecto en la ITV. Repara antes de volver a la carretera con lluvia.
¿Hay que desconectar la batería para cambiar el fusible? Para un simple fusible, no, pero corta el contacto. Si intervienes en el motor o los conectores, desconectar el borne negativo es más prudente.
En resumen
En un Golf 5, un limpiaparabrisas muerto casi siempre empieza por un fusible de 30 A (n.º 23 en el vano motor o n.º 31 en el habitáculo). Compruébalo antes de nada, sustitúyelo por uno idéntico, y si no salta uno nuevo enseguida, sigue el diagnóstico: relé, mando de columna, conectores y luego motor. Así evitas cambiar una pieza de 210 € por un fallo de 1 €. Garajo te permite anotar estas intervenciones y seguir el historial eléctrico de tu Golf para no empezar de cero en cada avería. Para profundizar en el mantenimiento de tu Volkswagen Golf y en las bases de la electricidad del coche, lee también nuestro artículo sobre la batería del coche y cuándo cambiarla.
